Pumpstyrning

Den pneumatiska pumpstyrningen bygger på ett patenterat system för nivåmätning i förorenade vattenmiljöer typ avloppstankar etc. Vätskepelartrycket i en pumpgrop eller en tank mäts via en digital tryckgivare som avger en signal till ett programmerat kretskort. Via ett relä styr kretskortet elmatningen till pumpen (ON/OFF).

Nivån på vätskepelartrycket (vattennivån) avgör om pumpen ska starta och vara i drift (ON) eller stoppa och ligga i standbyläge (OFF).

Pumpstyrningen kan appliceras i alla länspumpanläggningar, för pump i avloppspumpgrop, grundvattenbrunn eller dyl samt för jämn matning av avloppsvattenflöde till reningsverk mm.

Den stora fördelen med den pneumatiska styrningen är att inga andra komponenter för nivåmätningen behövs, dvs inga nivåvippor eller flottörer eller liknande. Därmed behövs ingen elektronik i den aggresiva miljön i pumpbrunnar eller avloppscisterner.

Den del av automatiken som finns i brunn/tank är underhållsfri och ”självrenande” och är utprovad under ca 10 år i utan några stopp eller haverier som innebär ”besök” i brunn eller tank. Behöver man göra justeringar eller om någon komponent havererar behövs enbart kontroll i styrskåp.

Systemet innebär också att man med samma automatik som styr pumpens start, stopp och larmnivå även kan övervaka statusen i betjänat objekt. På kretskortet kan appliceras modul för kommunikation via GSM med rapport till landningssidan Septikcon. Rapporten i dagsläget består bl.a av uppgift om maxnivå, drifttid på pump mm.

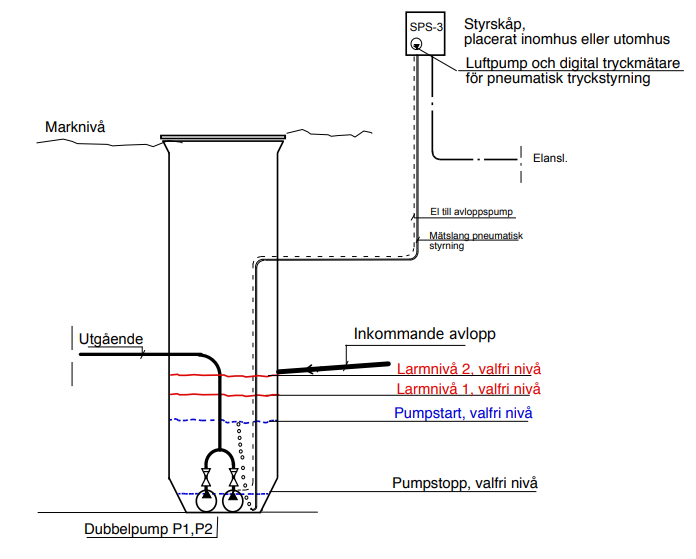

genomskärning pumpbrunn

BILDFÖRKLARING

PS1 Automatikskåp för el-inkoppling och pumpstyrning.

Lampornas betydelse:

  • driftindikeringslampa, GRÖN
  • avloppspump i drift, BLÅ
  • larmlampa, RÖD
    Möjlighet för styrning och övervakning via internet finns via Wifi eller GSM modul om sådan är monterad.
    S1 Inkommande spillvatten från bostad el. dyl. Självfallsledning.
    S2 Utgående spillvatten som ansluts till kommunalt system alt. till annat reningsverk. Tryckledning
    P1 Dränkbar avloppspump.

Anledningar varför du bör välja SPS Pumpstyrning framför något annat:

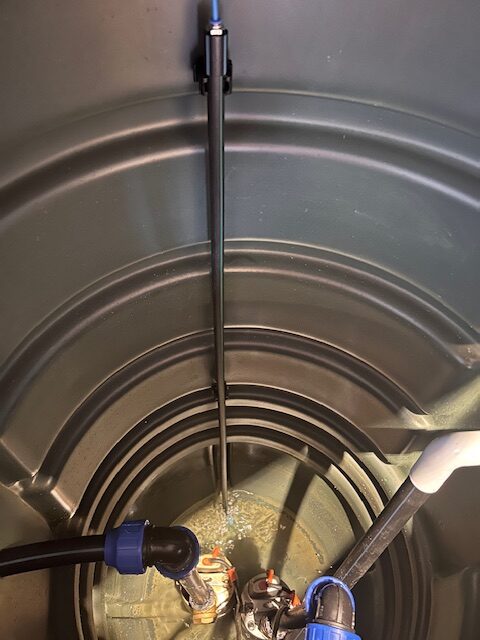

  • Underhållsfri tack vare att luftslangen blåser rent sig själv.
  • Hälsorisk minimeras pg a den underhållsfria konstruktionen, man behöver inte komma i kontakt med innehållet i brunnen.
  • Styrsystemet känner av driftstopp och stänger pumpen efter 2 min för att undvika överhettning, testkör automatiskt en gång efter första driftstopp, om felet kvarstår tänds larmlampa.
  • Ekonomisk tack vare att systemet är uppbyggt med energitänk att en pump inte ska gå kontinuerligt vid problem i utpumpningsfasen.
  • Dataövervakning på landningssidan Septikcon gör det möjligt att visa flöden, drifttid och eventuella stopp.
  • Kan lätt installeras även i redan befintliga pumpbrunnar, man ersätter helt enkelt den gamla utrustningen med vår istället.
SPS styrskåp monterat

Vill du veta mer, tveka inte att kontakta oss.
